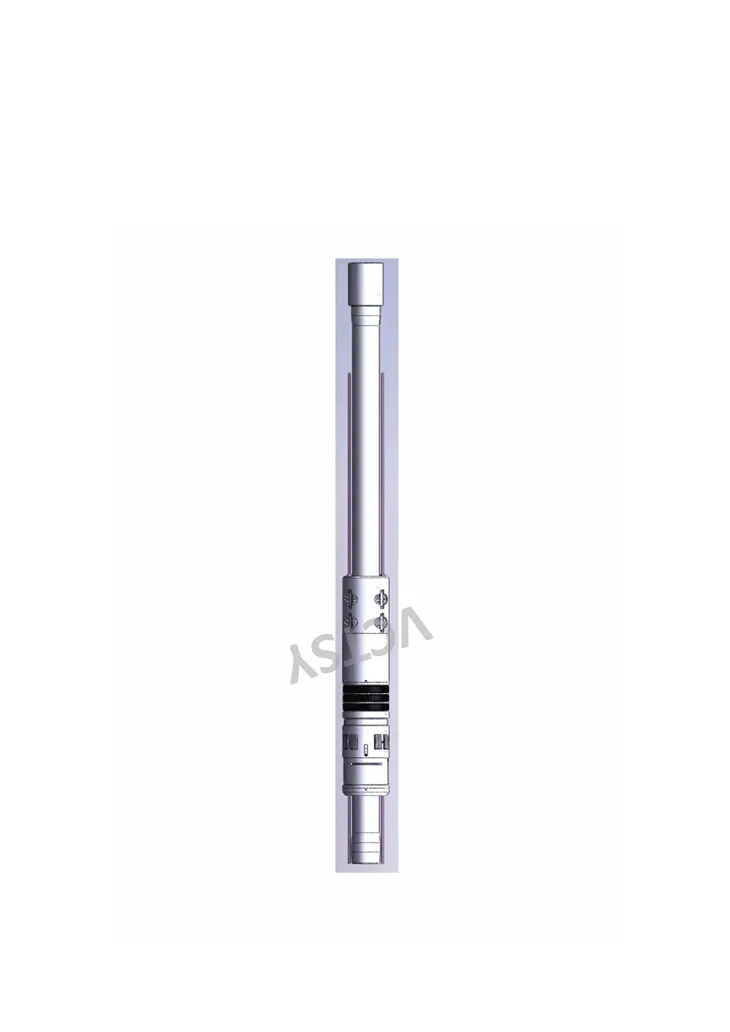

IWPT Serisi Akıllı Tamamlama Hattı Üstü Paketleyici
● Marka Adı: VCTSY
● Sertifikasyon: API 11D1
● Model Numarası: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Paketleme Ayrıntıları: Kontrplak Kutu
● Teslim Süresi: İsteğe göre
● Ödeme Koşulları: T/T
● Tedarik Yeteneği: İsteğe göre
Bu ürün, geniş çaplı enjeksiyon Kuyularında kullanılan bir basınçlı paketleyicidir. Paketleyici iletildiğinde ve boruya aktığında, boruya basınç uygulanması paketleyiciyi ayarlayacak ve böylece boru ve mahfaza halkasını kapatacaktır. Borunun düz bir şekilde çekilmesi, kesme serbest bırakma mekanizmasının serbest bırakmak için kesilmesini sağlar. Çift yönlü kayma özelliğine sahiptir.
Teknik parametre
1.
|
çizim numarası |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
Bağlantı İpliği |
Üst |
2 7/8" Konu tipi BOX |
3 1/2" Konu tipi BOX |
2 7/8" Konu tipi BOX |
3 1/2" Konu tipi BOX |
|
Daha düşük |
2 7/8" Konu tipi PIN |
3 1/2" Konu tipi PIN |
2 7/8" Konu tipi PIN |
3 1/2" Konu tipi PIN |
|
|
İD |
2,44" (Φ62mm) |
2,99" (Φ76mm) |
2,44" (Φ62mm) |
2,99" (Φ76mm) |
|
|
geçiş deliği |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
sınır boyutu |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
Uygulanabilir kasa |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Kayma formu |
çift yönlü kayma |
çift yönlü kayma |
çift yönlü kayma |
çift yönlü kayma |
|
|
elastomer |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
Malzeme |
L80-1Kr / 3Kr / 13Kr |
L80-1Kr / 3Kr / 13Kr |
L80-1Kr / 3Kr / 13Kr |
L80-1Kr / 3Kr / 13Kr |
|
|
Güvenli çekme yükü |
645KN |
921KN |
645KN |
921KN |
|
|
Çalışma sıcaklığı |
160 derece |
160 derece |
160 derece |
160 derece |
|
|
çalışma basıncı |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Oturma basıncı |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Serbest bırakma basıncı |
37000 pound |
37000 pound |
40000 pound |
40000 pound |
|
|
Üretim standardı |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
2.
|
çizim numarası |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
Bağlantı İpliği |
Üst |
4 1/2" Özel Konu tipi BOX |
5" Özel Diş tipi KUTU |
5 1/2" Özel Konu tipi BOX |
7" Özel Diş tipi BOX |
|
Daha düşük |
4 1/2" Özel Konu türü PIN'i |
5" Özel Diş tipi PIN |
5 1/2" Özel Konu türü PIN'i |
7" Özel Diş tipi PIN |
|
|
İD |
3,465" (Φ88mm) |
3,465" (Φ88mm) |
4,882" (Φ124mm) |
4,882" (Φ124mm) |
|
|
geçiş deliği |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
sınır boyutu |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
Uygulanabilir kasa |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Kayma formu |
çift yönlü kayma |
çift yönlü kayma |
çift yönlü kayma |
çift yönlü kayma |
|
|
elastomer |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Malzeme |
L80-1Kr / 3Kr / 13Kr |
L80-1Kr / 3Kr / 13Kr |
L80-1Kr / 3Kr / 13Kr |
L80-1Kr / 3Kr / 13Kr |
|
|
Güvenli çekme yükü |
943KN |
943KN |
1504KN |
1504KN |
|
|
Çalışma sıcaklığı |
150 derece, 203 derece |
150 derece, 203 derece |
150 derece, 203 derece |
150 derece, 203 derece |
|
|
çalışma basıncı |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Oturma basıncı |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Serbest bırakma basıncı |
37000 pound |
37000 pound |
40000 pound |
40000 pound |
|
|
Üretim standardı |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
